技術參數
X 軸 | 650 毫米 |
Y 軸 | 350 毫米 |
Z 軸 | 720 毫米 |
X、Y、Z 軸快速移動速度 | 最大 15 米 / 分鐘 |
C 軸 | ±200° |
A 軸 | ∞ |
線性分辨率 | 0.0001 毫米 |
徑向分辨率 | 0.0001° |
磨削主軸驅動 | |
最大砂輪直徑 | 254 毫米 |
最大電極直徑 | 200 毫米 |
磨削主軸轉速(2 個主軸端) | 0 – 7000 轉 / 分 |
磨削主軸轉速(1 個主軸端) | 0 – 10500 轉 / 分 |

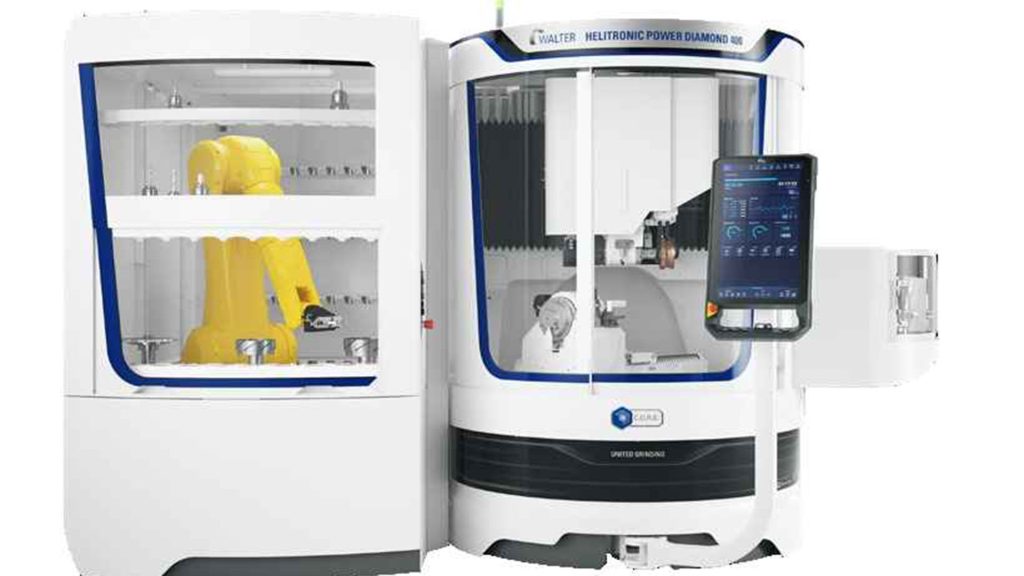

帶皮帶驅動主軸的 HELITRONIC POWER DIAMOND 400(標準配置) | |
主軸端 | 2 |
刀柄 | HSK50 |
峰值功率 | 24 千瓦 |
主軸直徑 | 80 毫米 |
帶電機主軸的 HELITRONIC POWER DIAMOND 400(可選配置) | |
主軸端 | 1 |
刀柄 | HSK50 |
峰值功率 | 26 千瓦 |
帶高頻電機主軸的 HELITRONIC POWER DIAMOND 400(可選配置) | |
主軸端 | 1 |
刀柄 | HSK50 |
峰值功率 | 26 千瓦 |
磨削主軸轉速 | 0 – 24000 轉 / 分 |
其他 | |
機器重量 | 約 5300 千克 |
400V/50Hz 時的功耗 | 約 25 千伏安 |
刀具數據 | |
最小刀具直徑 | 3 毫米 |
最大刀具直徑 | 315(380)毫米 |
最大工件長度,周邊磨削 2) | 520 毫米 |
最大工件長度,端面磨削 2) | 380 毫米 |
最大工件重量 | 50 千克 |
可選配置 | |
冷卻系統 | |
按需提供 —— 有多種類型可選 | |

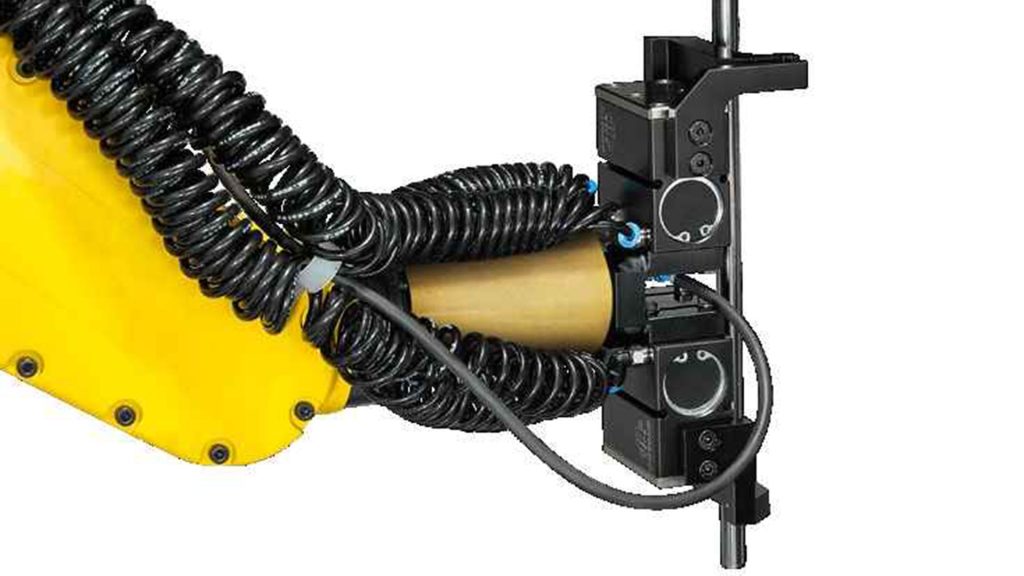

上料系統 | |
上料機、機器人上料機、機器人上料機 25 |
